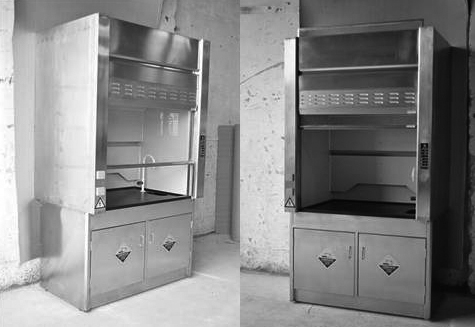

☆ 上部柜体尺寸:(L1500*W850*H1550)mm;
☆ 工作台面厚度: 12.7mm实芯理化板板
☆ 底部尺寸:(L1500*W850*H800)mm;
☆ 工作台面离地面高度850mm;
☆ 内部有效操作空间(视窗关闭时):1200*700*1200mm
二、柜体部分:
1、柜体组合:采三段组合式柜本,上部柜体(排毒柜),中间(操作台面),下部底柜(内含独立式贮存柜及独立水、电、气体管线系统容纳柜设计);
2、外壳:采用sus304不锈钢板折弯成型,壁厚1.2 mm
3、内衬板:采用sus304不锈钢板折弯成型,壁厚1.2 mm
4、导流板:其材质同内衬板,导流板安装位置与角度需使排气分布均匀,无死角,以确保不同比重的气体均能有效排放。
5、操作台面:sus304不锈钢板折弯成型,壁厚1.2 mm
6、底柜:sus304不锈钢板折弯成型,壁厚1.2 mm
7、底柜门板:sus304不锈钢板折弯成型,壁厚1.2 mm
8、辅助进气口:安装于排毒柜前封板下方,用冷轧钢板冲制而成。可于窗口关闭时提供气源。
9、钢索滑轮组:
1)滑轮固定座:采用厚2mm(含)以上钢板机压成型制作,具双面包夹式防落设计,以确保稳定。
2)滑轮:采用ф35mm尼龙制作而成。
3)配重:采用左右双配重箱设计。
10、集气罩:采用底部入口为长方形开口,顶部出口管径约ф10′,出口衔接管口高度50mm(含)以上,便于风管套衔接。
11、照明设备:底部设有厚5mm玻璃,灯罩内附220v、30w日光灯一支。
12、风量:要求以排毒柜表面平均风速0.5m/s为计算根据。(排风量由排风管道系统配合提供)。
13、压损:在调节门全开,表面平均风速0.5m/s情形下,本排毒柜压损需小于90pa
14、表面风速平均性:在调节门全开,表面平均风速0.5m/s情形下,任一点表面风速测量点,测得风速值均需介于0.5m/s±10%范围内。
三、配件:
1、立式化验龙头:
1)出水口样式:向下,出水口为铜质尖嘴型。
2)阀门样式:旋钮式。
3)材质:管体部分为黄铜合金制,表面并经耐酸碱,防锈处理。
2、化验水槽:采用黑色pp耐酸碱、抗腐蚀杯槽。内径尺寸约:180*115*180mm
