实验室逐渐趋向大型化、集结化、综合化,对实验室通风空调系统提出了更高要求。为了满足市场需求,通风空调系统的设备和相关技术也在迅速的发展完善。
对于实验室通风空调系统的设计要求不外乎以下5点:
(1)安全性;
(2)经济性;
(3)实用性;
(4)灵活性;
(5)舒适性。
目前,排风柜、万向罩作为通风系统中最关键,其性能将直接影响到实验室人员的身体健康甚至生命安全;实验室综合性能要依靠整个通风空调系统的良好配合来保障。特别是全年空调实验室,高能耗与局部高速低温气流引起人们高度重视。勘探开发研究院实验中心实验室集成项目正面临这样的问题,对于目前品种繁多的排风柜以及多样的通风空调系统控制策略,项目经理部根据实际工程需要设计选用实验室的通风及控制系统。

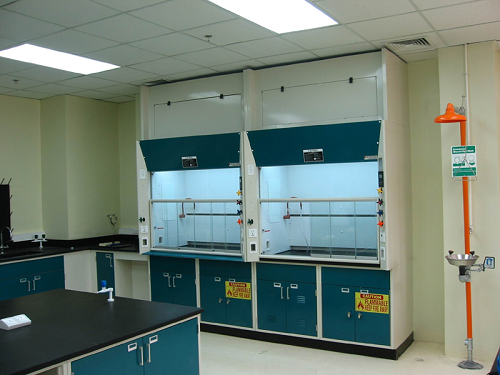

怎样选用适宜的实验室通风柜
实验室通风柜是实验室操作人员最重要的防护屏障,应选用气流组织较好的实验室通风柜。同样的通风柜排风量,柜内气流组织差的通风柜,通风柜调节门进风口面风速不均匀,易泄漏有害气体;柜内有涡流区,造成柜内有害气体浓度积聚,排风效果不好,对操作人员安全造成威胁。设计较好的实验室通风柜,在操作过程中,应保证通风柜调节门从关闭到最大开启度的过程中,调节门进风面风速始终保持在0.5m/s±20%,并且面风速均匀。实验表明,面风速过小,<0.3m/s,操作人员扰动易造成通风柜内有害气体外溢,对操作人员造成危害。通风柜调节门进风面风速过大,>0.8m/s,也易造成柜内有害气体外溢。通风柜内排风气流应均匀,减少涡流,避免有害气体浓度积聚,及时排出有害气体。通风柜的形式、规格很多,还有一些满足特殊要求的通风柜,如防爆型等。可根据实验室具体要求选用。
实验室通风柜通常配监控器。监控器主要功能包括:
(1)通风柜调节门进风面风速实时显示。
(2)通风柜前有人操作、无人操作模式控制(无人操作时降低风量,按60%风量运行)。也可采用区域存在传感器,自动探测通风柜前有无操作人员。
(3)紧急情况按钮(有试剂泄漏等紧急情况时,加大通风柜排风量)。
实验室通风柜内气流组织由通风柜设备结构实现,通风柜排风支管安装变风量阀,应保证通风柜排量与通风柜运行状态相适应,有人操作时,通风柜调节门进风面风速始终为0.5m/s±20%。无人操作时为0.3m/s。在通风柜调节门关闭时,应保证通风柜保持适当的最小排风量,一般为额定风量的20%,通风柜下部有试剂柜时,试剂柜排风量约75m3/h。实验室内万向排风罩排风汇总管装定风量阀,保证万向排风罩排风量。为保证实验室排风效果及维持室内温、湿度,应设置实验室最小排风换气次数,白天有人操作时8~10次/h,夜间无人操作时4~6次/h;若实验室各通风柜及万向排风罩最小排风量不能满足实验室最小换气次数要求时,应在实验室增设室内排风口,在排风支管装变风量阀,保证实验室达到最低排风换气次数要求。为避免实验室气流渗出实验室,造成交叉污染。应控制实验室相对走廊或办公区为负压。在实验室送风支管装变风量阀,控制实验室送风量与实验室各排风量差值始终为定值,维持实验室压差恒定。
