生殖医学中实验室平面布局分区

　　生殖医学按工作流程主要有临床诊断和ART实验室两大主要分区，其中ART实验室是核心部位。另外不管哪一区域都有护理的密切配合，设计时要充分考虑护理的工作场所。下面生殖医学中心实验室设计布置方案主要针对ART实验室区域。

　　临床诊断区域 ;临床诊断区域是患者的主要就诊场所，女科、男科、护理、检验等各部分密切配合共同完成对患者的诊疗活动。以下为各部分房间要求：女科：诊室3-5间、B超室、检查室、治疗室、门诊手术室。男科：诊室1-2间、男科检查室、男科治疗室。 护理：注射室、留观室、宣教室、咨询室、档案室、辅料间。检验：取精室2-3间(与男科检验室邻近，并有洗手设备)、男科检验室、内分泌及血液免疫检验室。 其他办公用房：候诊室、更衣室、办公室、仓储间等。

　　ART实验室分区(此分区需要空气净化)按工作性质分为体外授精技术(IVF)分区和人工受精技术(AI)两部分。虽然有重合的工作环节，但是按卫生部要求AI的部分场所需要专用，因此此区域仍按两区划分，部分房间如取精室可通用。1.体外授精技术分区 (1)功能房间的设置  平面房间主要由取精室、穿刺取精手术室、精液处置室、取卵室、胚胎实验室、胚胎移植室、配液室、胚胎冷冻室、细胞室、液氮储存室、耗材试剂库、麻醉复苏区以及其他办公辅助用房组成。

　　各功能房间的配置 取精室 ;设3间，其中1间设有病床(用于辅助取精)，房间门禁管理，内设有电视，单人间设置，保证私密性，突出人性化的设计;取精室与护士站设有语音对讲系统，便于医患之间的沟通。取精室与精液处理室和人工受精实验室之间用互锁式传递窗连接，患者取精后，可以直接通过传递窗送至精液处置室和人工受精实验室，并有洗手设备。每间不少于5平米。

　　精液处理室

　　紧邻取精室和胚胎实验室，设1套超净工作台，1套二氧化碳培养箱，1套嵌墙式储物柜。每个二氧化碳培养箱设二氧化碳(99.9999% 高纯度，与大楼分开设置)供气口;每个二氧化碳培养箱单独配一套万用插座。房间等级不低于卫生部医疗场所II类标准。面积不少于10平米。

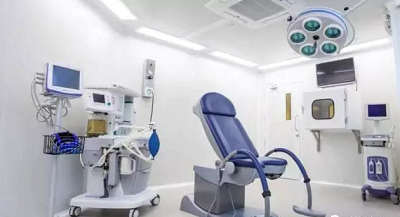

　　取卵室

　　设1间，房间设备有药品柜、麻醉柜、器械柜、保温柜、保冷柜、墙腰式医用气源配置箱(设有2 个氧气、1 个真空吸引)、观片灯、输液导轨、计时器(分别标有：手术时间和北京时间)、免提对讲机、妇科手术床、手术室专用无影灯、插座箱4 套(每面墙设1 套)。取卵室与胚胎实验室之间设有互锁式传递窗，便于操作。房间等级不低于卫生部医疗场所II类标准。不少于25平米。

　　胚胎移植室

　　设1间，移植室的房间配置同取卵室。与胚胎实验室之间用门连通，医生可以方便将受精卵送入植入室，缩短工作路线，既避免因运送途中外部环境对受精卵产生的不利影响，又提高了工作效率。房间等级不低于卫生部医疗场所II类标准。不少于15平米。

　　穿刺取精手术室

　　设1间，房间配置房间设备有药品柜、麻醉柜、器械柜、保温柜、保冷柜、医用气源设2套(每套配设有1个氧气、1个真空吸引)、观片灯、输液导轨、计时器(分别标有：手术时间和北京时间)、免提对讲机、手术床、手术室专用无影灯、插座箱4 套。

　　胚胎实验室

　　设4套双人超净工作台、6套二氧化碳培养箱、1套自净式空调机、1 套储物柜(根据甲方要求设置)。中间布置的二氧化碳、氮气的气源接口设在培养箱体位置的吊顶上，每个二氧化碳培养箱的配置同精液处置室。房间等级不低于卫生部医疗场所I类标准，胚胎操作区需达到百级净化标准。不少于30平米。

　　显微操作室

　　环境允许设计显微操作室，设1台双人超净工作台，房间等级不低于卫生部医疗场所II类标准。

　　耗材库、试剂库

　　建筑面面积为15m2。

　　液氮储存 冷冻室

　　设有1 套干燥箱，液氮储存罐、转运罐、若干成品操作台等。此外，手术区域设置谈话间、麻醉复苏区、洁净附房、污洗和培养箱清洗消毒室。

　　平面流线

　　生殖中心的平面净化流线，是根据生殖中心的具体工作流程来确定的，生殖中心的主要工作流程如下——

　　工作流程前期的常规门诊检查诊断(这一部分不在净化设计范围内)→患者取精/取卵的准备工作、取精/取卵医生的准备工作→取精/取卵的准备工作→精子/卵子处理工作(包括精液的处置、分析、筛选、精子的冷冻储存等工作)→胚胎试验阶段工作(即将待实验的镜子注入待试验的卵子里面，最终生成受精卵，受精卵再发育为胚胎的过程)→将成熟的胚胎细胞植入子宫内的工作→将备用的胚胎冷冻、储存的工作→复检工作(确认患者是否已经受孕，如果没有受孕将进行下一步工作)→将患者的备用胚胎解冻、分析、筛选后，再次植入患者体内，直至受孕→受孕后的跟踪检查工作。以上这些工作中又穿插了各种洁净器械、敷料、药品的供应，以及受污染的物品的消毒处理等工作。

　　下面根据以上工作流程，介绍一下净化流程。根据人员和物品不同流线分为：医生流线、男女患者流线、洁净物品流线和污物流线。

　　医生流线：换鞋→更衣、淋浴、卫生→缓冲间→洁净走廊→刷手→手术室或各个实验室→洁净走廊→刷手→缓冲→更衣、淋浴、卫生→换鞋→办公室。

　　女患者流线：更衣、卫生→普通走廊→缓冲→洁净走廊→手术室/取卵室/移植室→麻醉复苏→洁净走廊→缓冲→普通走廊→留观室/离开医院。

　　男患者流线：更衣、卫生→普通走廊→登记→缓冲→取精室→缓冲→登记→普通走廊→留观室/离开医院。 洁净物品流线：供应部门→专用电梯→普通走廊→缓冲→洁净走廊→手术室/取卵室/移植室/洁净物品辅房。

　　污物流线：简单打包→污物出口→污廊→污物分类清洗→消毒→传递窗→手术室或其他辅房。

　　生殖中心实验室装修设计选材原则：要无毒、无味，不能产生有害物质。入口采用门禁设置。手术室、移植室、取卵室、胚胎实验室的门均采用不锈钢自动感应密封门，感应方式采用脚部感应，优点是可以避免经消毒以后的手再接触房间的门，有效控制接触污染，有利于房间的净化。

　　灯具设计：受精卵在强光下易受损，所以在胚胎实验室内的亮度应可控，墙面设有亮度可调式壁灯，保证实验的成功率。如果采用外凸式壁灯，壁灯的最低点高度要控制在1.8m 以上，如果采用嵌入式的壁灯，高度可不受限制。

　　如果有窗应采取合理的遮阳措施避免采用布艺窗帘。

　　人工授精技术分区

　　可附属在体外授精技术分区内，但功能房间人工授精实验室、人工授精室要单独设计且专用。

　　功能房间的设置：平面房间主要由取精室、人工授精实验室、人工授精室以及其他办公辅助用房组成。
