实验室的规划设计主要分为六个方面：平面设计系统、单台结构功能设计系统、供排水设计系统、电控系统、特殊气体配送系统、有害气体输出系统等六个方面。我们将根据6个方面对实验室进行整体规划设计。

　　2、单台结构功能设计系统

　　不同专业采用不同实验室专用基础配套装备，系列产品共分五大部分：

　　A、实验台部分;

　　B、仪器台部分;

　　C、功能柜部分;

　　D、仪器设备部分;

　　E、输出系统部分;

　　A、实验台部分

　　实验台的分类：

　　①实验台按实验室的功能划分为：物理实验台(主要用于电子、电工、物理实验);化学实验台(主要用于有机、无机化学实验);生物实验台(主要用于净化无菌实验，如简易解剖台、不锈钢操作台等);

　　②按结构划款式分为：MM(由钢制支撑架、基箱、台面、试剂架、连接件、辅件组成)MR(基箱、台面、试剂架、连接件、辅件组成)。

　　③按用途可分为：中央实验台、边台实验台、洗涤实验台、试剂架、基箱、实验凳。

　　基箱的分类：

　　基箱按材质可分为：钢木制基箱、铝木制基箱、全木制基箱。

　　按制作工艺分为：钢制欧式基箱(即门面板与侧板连接)、钢制美式基箱(即门面板装嵌在基箱内)。

　　按款式可分为：活动式基箱、落地式基箱、悬挂式基箱。其中活动式基箱、悬挂式基箱用于MM款。落地式基箱用于MR款。

　　台面的分类：

　　在整个实验室基础装备销售中，台面占总报价1/3的份额，台面的作用可见一斑。

　　① 按实验台的功能作用可分为：

　　化学实验台面：防强酸、强碱、耐高温;耐98%的浓硫酸;表面材质为酚醛树脂板;

　　物理实验台面：防静电、耐温、抗滑、稳定强;耐28%的硫酸，表面材质为防火板;

　　生物实验台面：防水、防止细菌密度强;表面材质为不锈钢板。

　　② 按照台面材质可分为贴面板和实芯板。

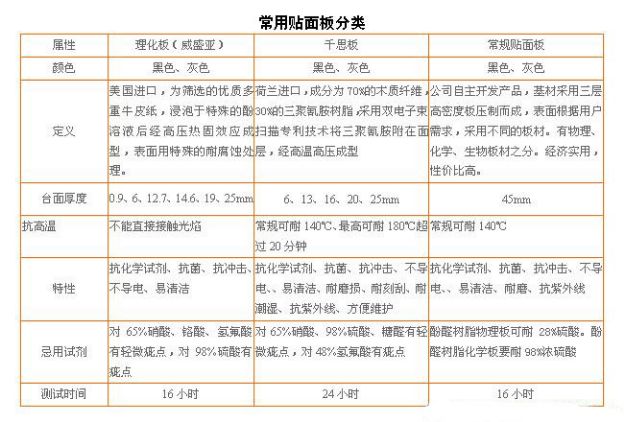

　　常用的几种贴面板列表如下：

　　实芯板分为：环氧树脂板、大理石(花岗岩)、陶瓷等。环氧树脂是高分子材料，耐高温(380℃)，具有优良的抗化学腐蚀性能，可修复及复原;大理石一般用于高温台、天平台等，耐高温，但运输过程中较容易损坏;陶瓷价格比较昂贵，在国内用得比较少。

　　B、仪器台部分

　　承重性、稳定性、抗外干扰、电控要求很高，气体配送严格、安全、可靠、方便、易管理;承重：500Kg以上。主要用于仪器分析实验室，如光谱、色谱、原子分析实验室等。

　　产品主要有：标准仪器台、光谱仪器台、色谱仪器台、显微镜台、连体仪器台、天平台、电脑台、高温仪器台、教学台功能柜部分：

　　C、功能柜部分

　　分两部分服务、储存，重要功能部分涉及安全、环保问题;有全木和钢木之分;试剂、药剂、挥发性药品、辐射性药品、剧毒品、易燃培养等储存功能基本分十三种：

　　(1)一般性能药品柜;

　　(2)挥发性药品储存柜;

　　(3)染剂专用柜;

　　(4)防辐射药品柜;

　　(5)易燃品储存柜(防火柜);

　　(6)文件柜(资料柜);

　　(7)更衣柜(刹菌更衣柜);

　　(8)培养柜;

　　(9)标本柜;

　　(10)仪器柜;

　　(11)纯碱柜;

　　(12)硫酸柜;

　　(13)无菌柜。

　　D、仪器设备部分

　　(1)通风柜;

　　(2)生物安全柜;

　　(3)超净工作台;

　　(4)器皿清洗机(全自动)

　　(5)剧毒品安全储存柜;

　　(6)智能密集柜;

　　(7)解剖台;

　　(8)取材台;

　　(9)感应功能柜。

　　(10)挥发性药品柜;

　　E、有害气体输出部分。

　　3、供排水设计系统

　　供排水设计系统主要是为前期实验室建筑设计服务。为建筑设计院提供实验台上下水水点。水嘴分为急流水嘴和缓流水嘴,单联水嘴(MBs-016)为急流水嘴。一般搭配PP水槽(MBc-032)。双联水嘴(MBs-02)为缓流水嘴，一般搭配PP水槽(MBc-029)规格为。在默认情况下我们一般给客户配置双联水嘴。三联水嘴(MBc-01)为一急两缓水嘴。一般搭配PP水槽(MBc-029)。大水槽(MBc-031)、通风柜的杯槽(MBc-028)。

　　4、电控系统

　　实验室用电主要包括照明电和动力电两大部分。动力电主要用于各类仪器设备用电、电梯、空调等的电力供应。实验室供电系统也是实验室最基本的条件之一。

　　电源插座有：10A、13A、16A、20A;漏电保护开关、过载保护开关等。电源插座应远离水盆和煤气、氢气等喷嘴口，并不影响实验台仪器的放置和操作位置。线槽主要多功能钢线槽(主要用于试剂架上)和PVC线槽配西班牙插座(主要用于边台和中央台台面上)。

　　5、特殊气体配送系统

　　实验室用气主要有：不燃气体(氮气、二氧化碳)、惰性气体(氩气、氦气等)、易燃气体(氢气、一氧化碳);剧毒气体(氟气、氯气);助燃气体(氧气)组成。除不燃气体、惰性气体外其它气体不得进行实验室。可以通过输气管接到各实验室内。一般气相室配置氦气(He)、氮气(N2)。气质联用室配置了氮气、氢气、氧气。氢气管线上的连接管件都要连接后焊接，严禁有泄漏的可能。

　　所有的管线在安装完毕后一定要做气密性实验，并在使用前要先除油。由于管道细小，管间距小，安装过程中可依据现场情况进行调整，保证间距不小于45mm，气瓶装瓶时，易燃易爆与惰性气体同柜，杜绝两种易燃气体同瓶装一柜。

　　6、有害气体输出系统

　　实验室内往往存在许多不利于人体健康的化学物质污染源，特别是有害气体，将其排除非常重要。但与此同时，能源往往会被大量的消耗，因而实验室的通风控制系统的要求渐高，从早期CV(定风量)，2-State(双稳态式)，VAV(变风量)系统，到最新的适应性控制系统——既安全，又要符合节约能源的需要。

　　总之，实验室的最新观念就是将整个实验室当作是一台排烟柜，如何有效的控制各种进排气，达到既安全又经济的效果是至关重要的。实验室常用排风设备主要有：通风柜、原子吸收罩、万向排气罩、吸顶式排气罩、台上式排气罩等。其中通风柜最为常见。

　　通风柜是安全处理有害、有毒气体或蒸汽的通风设备，作用是用来捕捉、密封和转移污染物以及有害化学气体，防止逃逸到实验室内，这样通过吸入工作区域的污染物，使其远离操作者，来达到吸入接触的最小化。通风柜内的气流是通过排风机将实验室内的空气吸进通风柜，将通风柜内污染的气体稀释并通过排风系统排到户外后，可以达到低浓度扩散;

　　原子吸收罩主要适用于各类大型精密仪器，要求定位安装，有设定的通风性能参数，也是整体实验室规划中必须考虑的因素之一;

　　排气罩主要适用于化学实验室，在解决这类实验室的整体通风要求中，它是必不可少的装备之一。

　　轴流风机适用于风压小、适用于管路短的通风系统(一般10米以内，否则易造成抽不动);离心风机适用于管路长的通风系统(一般10m以外，否则易造成噪音大)。

　　风机的材质：一般分为玻璃钢、PP、PVC、铁皮等，其中玻璃钢较多。风机的型号的选择，是根据风量和风压来选择的。

　　风量的计算方法：

　　根据面风速来确定排风量(面风速的一般取值为：0.3~0.5 m/s)

　　计算公式：G=S•V•h•μ=L•H•V•3600•μ

　　其中 G：排风量、

　　S：操作窗开启面积、

　　V：面风速、h: 时间(1小时)、

　　L: 通风柜长度、

　　H: 操作窗开启高度、

　　μ: 安全系数(1.1~1.2)

　　例：1200L的通风柜其排风量计算如下：

　　G=1.2*0.75/2*0.8*3600*1.2=1555 m3/h

　　经验值：1200L通风柜排风量一般为1500 m3/h

　　1500L的通风柜排风量一般为1800 m3/h

　　1800L的通风柜排风量一般为2000 m3/h

　　注：中央台上用排风罩排风量的计算方法同通风柜排风量的计算方法

　　原子吸收罩排风量的计算方法：

　　根据罩口风速来确定排风量(罩口风速的一般取值：1~2 m3/h)

　　计算公式：G=πR2•V•3600•μ

　　其中 G:排风量、

　　R:罩口半径、

　　V:罩口风速、

　　μ:安全系数(1.1~1.2)

　　经验值：一般情况下原子吸收罩的排风量在500~600 m3/h。

　　整体通风的排风量计算方法

　　计算公式：G=V•n•h=L•W•H•n•h

　　其中G:排风量;

　　V:房间体积;

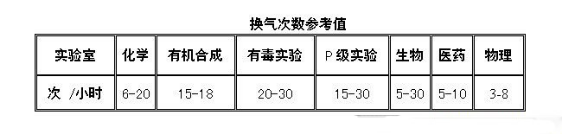

　　n:换气次数;(一般取8~12次)

　　h:时间;(1小时)

　　风压的计算

　　管线沿程阻力约5Pa/米，弯头阻力为10~30 Pa/个，三通阻力为30~50 Pa/个。

　　注：所有阻力之和乘以安全系数(1.1~1.2)即为风压值。

　　通风管线风量的计算

　　注：一般情况下国家标准的风管风速取值范围为V=6~8m/s (公司计算标准的风管风速取值范围为V=8~12m/s)

　　计算公式：G=S•V•3600=πR2•V•3600→R=[G/(π•V•3600)]½

　　其中 G:排风量(根据上述计算得出)

　　R：风管半径

　　V：风管风速

　　注：矩形风管的尺寸有如下几种固定尺寸：120、150、200、250、300、400、500、630、800、1000、1200、1400、1600、1800 (如需由圆形管变为矩形管，设计原则是面积相等)
